Iets nieuws maken in een bestaande omgeving is altijd spannend. Want dan blijkt ineens dat een afsluiter na montage niet volledig kan worden geopend. Dat de pomp op papier wel paste, maar niet in de beschikbare ruimte. Of dat nieuwe constructiedelen elkaar blijken te kruisen. StadLandWater zet daarom steeds vaker 3D-engineering in.
Van tekening naar digitaal prototype
Jasper is binnen StadLandWater de deskundige als het gaat om Autodesk Inventor, een softwarepakket waarmee technische installaties in drie dimensies kunnen worden ontworpen. Waar traditionele 2D-tekeningen vooral afzonderlijke aanzichten laten zien, ontstaat in Inventor een compleet digitaal model. Juist in de engineeringsfase levert deze manier van werken veel voordeel op. "De grootste winst zit in de tijdsbesparing en het verminderen van foutgevoeligheid", stelt Jasper vast. "Als je conflicten vooraf kunt oplossen, profiteert uiteindelijk iedereen daarvan. Liever een conflict op je scherm dan in de uitvoering."
Meer inzicht, minder handwerk
Naast het visualiseren van installaties biedt de software nog een praktisch voordeel. Ze houdt namelijk automatisch bij welke onderdelen zijn toegepast en genereert vervolgens onderdelenlijsten. Daarmee is handmatig uitzoekwerk verleden tijd.

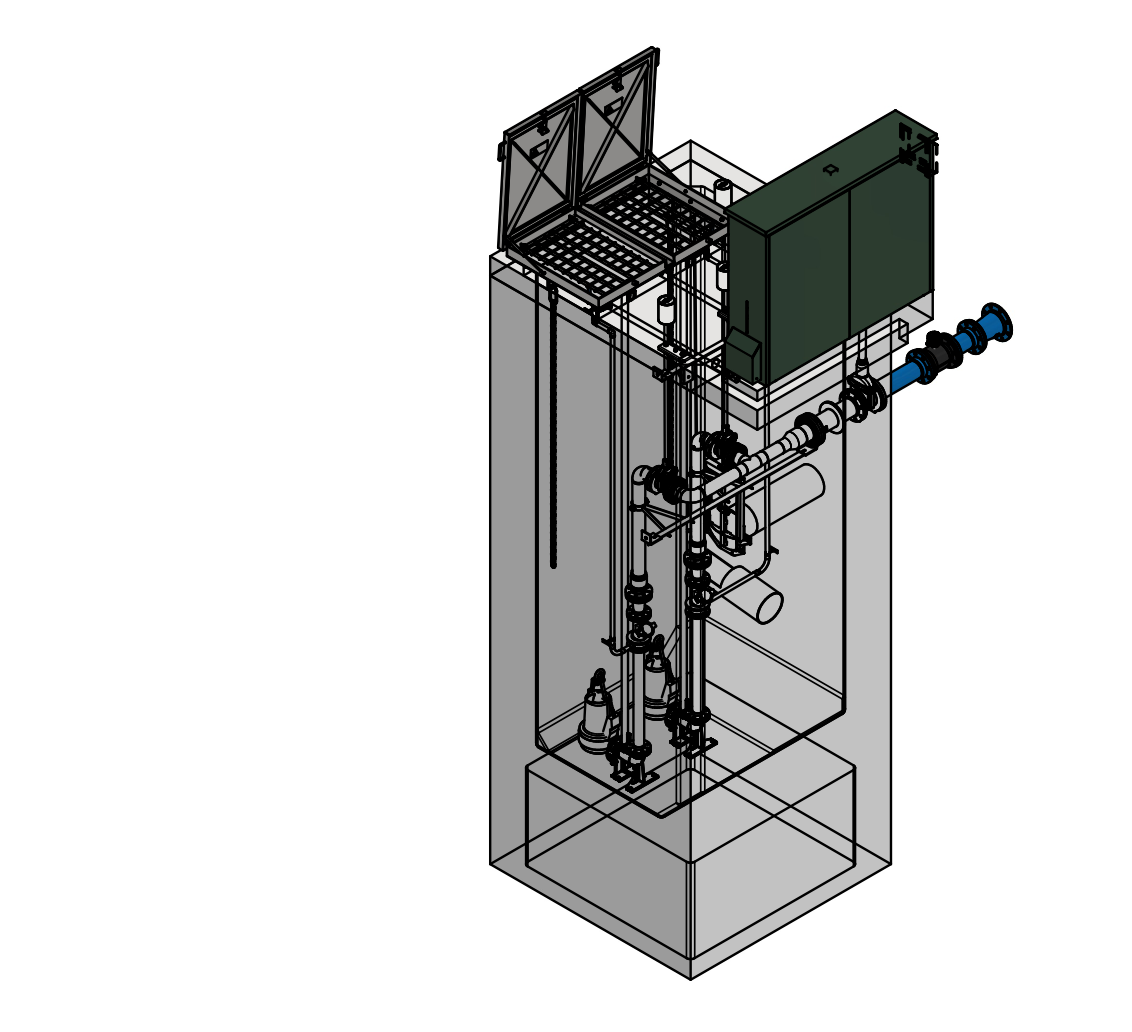

Die voordelen zien ook opdrachtgevers. Zo maakte Jasper voor Waterschap Drents Overijsselse Delta (WDOD) 3D-tekeningen ten behoeve van de vervanging van rioolgemaal Zorgvlied. “Dankzij de 3D-tekeningen wordt niet alleen de realisatie, maar ook het toekomstig beheer geoptimaliseerd, met beter bereikbare (en dus onderhoudbare) onderdelen”, stelt Marthijs den Ouden, specialist werktuigbouwkunde bij WDOD, tevreden vast.
Ontwikkeling die doorzet
Volgens Jasper zal het gebruik van 3D-engineering de komende jaren alleen maar toenemen. Jasper: “Binnen StadLandWater wordt 3D al op verschillende manieren ingezet. Voor visualisaties van de openbare ruimte en participatietrajecten werken we met SketchUp. Daarmee ontstaat een realistisch beeld van wegen, groen en de inrichting van de omgeving. En voor infrastructurele ontwerpen en analyses gebruiken we Civil 3D. Autodesk Inventor vormt daarop een waardevolle aanvulling voor het technische ontwerp van installaties, zoals gemalen, leidingwerk en constructieve onderdelen.
